Jednostavna i pouzdana magnetska detekcija

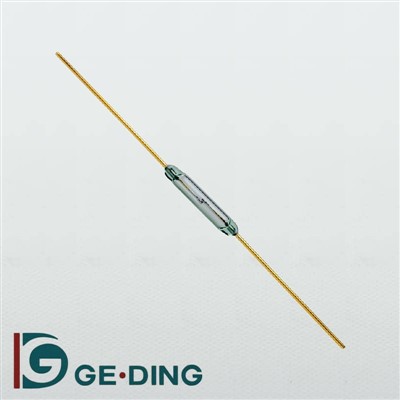

Magnetski reed prekidač (normalno otvoren) pruža jednostavno, ali vrlo pouzdano rješenje magnetskog senzora. Ovaj senzor magnetskog reed prekidača radi bez izravnog kontakta, zatvarajući svoj strujni krug kada je izložen magnetskom polju. Naširoko se koristi u sustavima automatizacije, senzorima za vrata i prozore i uređajima za detekciju položaja gdje su dug životni vijek i stabilnost ključni.
Njegova staklo-zabrtvljena konstrukcija štiti kontaktno područje od oksidacije i utjecaja okoline, osiguravajući dosljedno aktiviranje u unutarnjim i vanjskim okruženjima. Normalno otvoreni reed prekidač podržava različite konfiguracije vodiča za jednostavnu instalaciju.
Ključne značajke
- Beskontaktni magnetski rad s brzim odzivom.
- Hermetički zatvoren dizajn osigurava trajnost.
- Dostupan u više veličina i razina osjetljivosti.
- Podržava rad od -60 stupnjeva do +125 stupnjeva.
- Kompatibilan s kontrolnim krugovima i integracijom PCB-a.
 |
 |
 |
|
 |
 |
 |
 |
 |
|
|
dio br. |
MKA-07101 |
MKA-10110 |
MKA-14103 |
MG-14 |
MKA-16101 |
MKA-20101 |
MKA-20103 |
MKA-50202 |
HSR-910W |
|
Duljina staklene cijevi Promjer Ukupna duljina (mm) |
7 1.8 41.8 |
10 1.8 41.8 |
14.2 2.3 44.7 |
14.2 2.3 44.7 |
16.5 2.54 44.7 |
20 2.54 55 |
20 2.54 55 |
50 5.4 80 |
50.42 5.33 81.66 |
|
Kontakt obrazac |
A |
A |
A |
A |
A |
A |
A |
A |
A |
|
Maks. Ocjena kontakta |
1w |
10w |
10w |
10w |
10w |
10w |
50w |
250w |
50w |
|
Maks. Preklopna struja |
0.1A |
0.5A |
0.5A |
0.5A |
0.5A |
0.5A |
1.0A |
5A |
3A |
|
Uvucite vrijednost |
7-35AT |
7-40AT |
8-35AT 20-35AT |
8-20AT 20-35AT |
10-50AT |
10-20AT 20-42AT |
20-25AT 25-50AT |
40-50AT 50-100AT |
60- 125AT 100-150AT 140-160AT |
|
Maks. Preklopni napon |
24VDC |
100VDC |
100VDC |
100VDC |
100VDC |
180VDC |
250VDC |
250VDC |
4000 VDC 5000 VDC 6000 VDC |
|
Min. Probojni napon |
110VAC 150VDC |
110VAC 200VDC |
160VAC 220VDC 180VAC 250VDC |
160VAC 220VDC 180VAC 250VDC |
160VAC 220VDC |
160VAC 220VDC 200VAC 280VDC |
220VAC 300VDC 280VAC 400VDC |
360VAC 500VDC 500VAC 700VDC |
7.000 VDC 10.000 VDC |
|
Maks. Kontaktni otpor |
200mΩ |
100mΩ |
100mΩ |
200mΩ |
100mΩ |
150mΩ |
100mΩ |
150 MΩ |
100mΩ |
|
Vrijeme rada |
0,3 ms* |
0,5 ms* |
1,0 ms* |
1,0 ms* |
0,6 ms* |
1,0 ms* |
0,75 ms* |
2,0 ms* |
3,2 ms* |
|
Vrijeme otpuštanja |
0,1 ms* |
0,3 ms* |
0,4 ms* |
0,4 ms* |
0,4 ms* |
0,3 ms* |
0,3 ms* |
1,0 ms* |
1,5 ms |
|
operirati Temperatura |
-60 ~125 stupnjeva |
-60 ~125 stupnjeva |
-60 ~155 stupnjeva |
-60 ~155 stupnjeva |
-60 ~125 stupnjeva |
-60 ~125 stupnjeva |
-60 ~155 stupnjeva |
-60 ~100 stupnjeva |
-60 ~125 stupnjeva |
|
Tip |
Standard |
Standard |
Standard |
Standard |
Standard |
Standard |
Standard |
Velika snaga |
Visoki napon |
|
Modifikacija potencijalnih klijenata |
Da |
Da |
Da |
Da |
Da |
Da |
Da |
Da |
Da |
Prijave
Obično se koristi u alarmima za vrata, senzorima položaja i pametnim sustavima automatizacije, ovaj magnetski prekidač za detekciju nudi visoku pouzdanost za stambene, industrijske i komercijalne projekte.
Zašto odabrati ovaj model
Naši magnetski reed prekidači napravljeni su za preciznost, dosljednost i produljeni vijek trajanja. Svaki senzor testiran je prema certificiranim standardima s dostupnim opcijama prilagodbe u rasponu aktivacije i konfiguraciji odvoda.
Kontaktirajte nas
Tražite pouzdane komponente magnetske detekcije? Kontaktirajte nas danas za više pojedinosti ili tehničku podršku za prilagodbu.
